適用范圍 :
HL30-100隔離開關主要作為終端組合電器中的總開關，適用于交流50Hz, 額定電壓至400V的配電和控制回路中，也可用于控制電動機、小功率電器和照明，廣泛應用于工礦企業、高層建筑、商業及家庭等場所。
符合標準：GB14048.3，獲得CCC認證。
正常工作條件:
環境溫度：-25℃~+60℃
海拔高度：海拔不超過2000m。
污染等級：2級。
使用類別：AC-22A、AC-21B。
安裝類別：Ⅱ、Ⅲ。
安裝方式：采用TH35-7.5型鋼安裝軌安裝，其安裝面與垂直面的傾斜度不超過5°。
接線方式：用螺釘壓緊接線，
100A,125A擰緊力矩3.5N.m;
32A, 63A 擰緊力矩2.0N.m
主要參數及技術性能:
分類?
按額定電流Ie分：32A、63A、100A、125A。
按極數分：1P、2P、3P、4P。
主要技術參數 :
額定絕緣電壓Ui: 500V;?
額定工作電壓Ue: 230V(1P)、400V(2P、3P、4P)。
額定工作電流Ie: 32A、63A、100A、125A。
額定沖擊耐受電壓Uimp: ?4kV(2000m);?
額定短時耐受電流Icw: 12Ie, 通電時間為1s;?
額定短路接通能力Icm: 20Ie, 通電時間0.1s;?
額定接通與分斷能力: 3Ie,1.05Ue, COSφ=0.65；
操作性能: 機械壽命8500次,電氣壽命1500次。

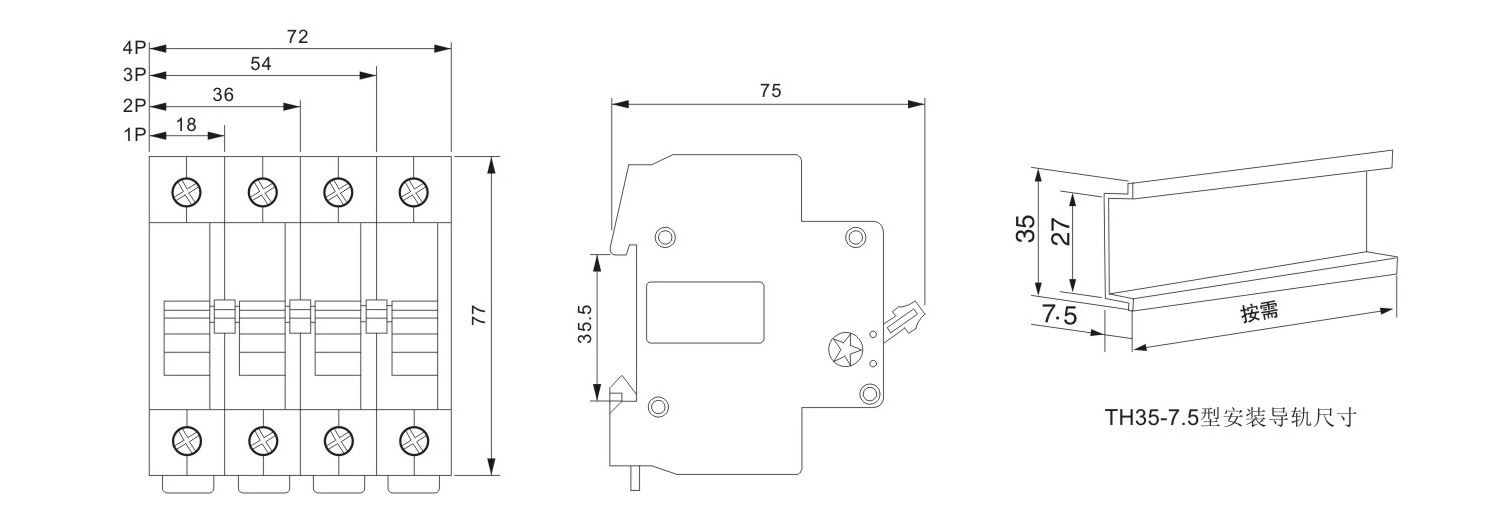

外型及安裝尺寸
