適用范圍
戶內高壓帶電顯示裝置由三個傳感器和一個顯示器經導線連接組成。適用于額定頻率50Hz,額定電壓40.5kV以下的戶內高壓電氣設備上,既可反映回路帶電狀況,還可與電磁鎖配合,實現強制閉鎖開關手柄、閥門等。帶電顯示和強制閉鎖均受同一高壓信號所控制,但電路系統又是相互獨立、互不干擾,只要高壓回路帶電,即使顯示電路和閉鎖電路同時出故障,電磁鎖仍處于閉鎖狀態,達到防止誤操作,誤入帶電間隔。
執行標準
DL/T538《高壓帶電顯示裝置》
DLT593《高壓開關設備和控制設備標準的共用技術要求》
JB/T10305《3.6kV~40.5kV高壓設備用戶內有機材料支柱絕緣子技術條件》
GB/T7354《局部放電測量》

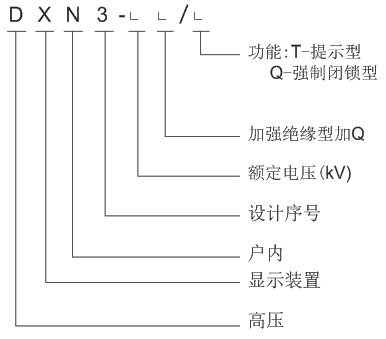

型號及其含義
安裝接線原理

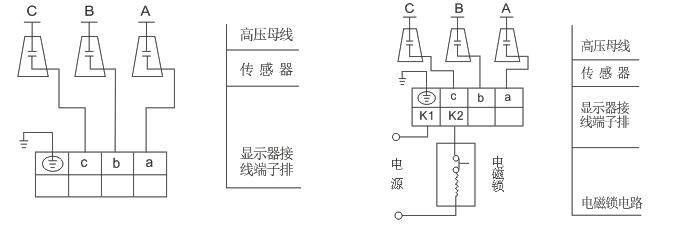

? ? 提示型端子接線圖? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??強制閉鎖端子接線圖
安裝尺寸
DXN-T : 102*72mm
DXN-Q: 102*72mm
